Lüftungskomponenten

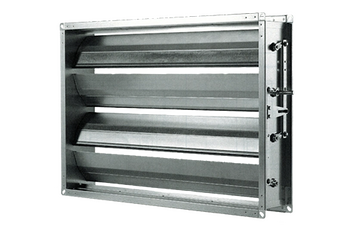

Jalousieklappen Stahl verzinkt - Edelstahl

Technische Beschreibung

Jalousieklappen werden zur Volumenstrom- und Druckeinstellung sowie zur luftdichten Absperrung von Luftleitungen in RLT-Anlagen eingesetzt.

In einem Rahmen mit beidseitigem Kanalprofil P30 sind aerodynamisch geformte Klappenblätter drehbar gelagert eingebaut. Die Gleitlager sind aus Kunststoff oder Sinterbronze.

Die Jalousieklappen gibt es in folgenden Ausführungen:

Jalousieklappe mit Zahnradantrieb außen - P.JKA-02 | P.JKA-03
Lamelle h= 100 mm, ohne und mit Lamellendichtung
Rahmen - Bautiefe 120 mm
Luftdichtigkeit: Klasse 2 und Klasse 4 nach EN 1751
Temperaturbeständig. -20 °C bis +80 °C
Jalousieklappe mit Gestängeantrieb - P.JKA-08 | P.JKA-09
Lamelle h= 165 mm, ohne und mit Lamellendichtung
Rahmen - Bautiefe 180 mm
Luftdichtigkeit: Klasse 2 und Klasse 4 nach EN 1751
Temperaturbeständig. -20 °C bis +80 °C

Werkstoffe und Güten

Stahlblech, verzinkt

Sonderausführungen

Jalousieklappe mit Gestängeantrieb
- Temperaturbeständig. -20 °C bis +200 °C
Drosselklappe für Kanaleinbau
- mit Handfeststeller incl. Gehäuse zum Einstellen der Luftmenge
Überdruckklappen für Luftrichtung - Fortluft | Frischluft
